# Flink 状态管理
## 一、状态分类

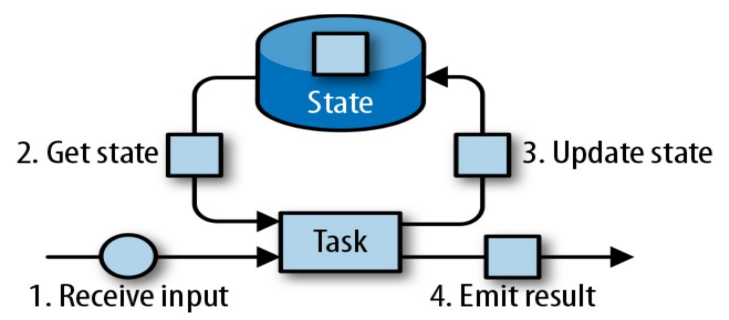

相对于其他流计算框架，Flink 一个比较重要的特性就是其支持有状态计算。即你可以将中间的计算结果进行保存，并提供给后续的计算使用：
具体而言，Flink 又将状态 (State) 分为 Keyed State 与 Operator State：
### 2.1 算子状态

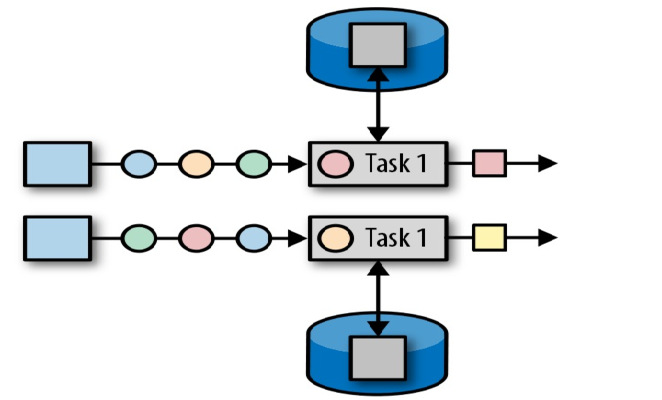

算子状态 (Operator State)：顾名思义，状态是和算子进行绑定的，一个算子的状态不能被其他算子所访问到。官方文档上对 Operator State 的解释是：*each operator state is bound to one parallel operator instance*，所以更为确切的说一个算子状态是与一个并发的算子实例所绑定的，即假设算子的并行度是 2，那么其应有两个对应的算子状态：
### 2.2 键控状态

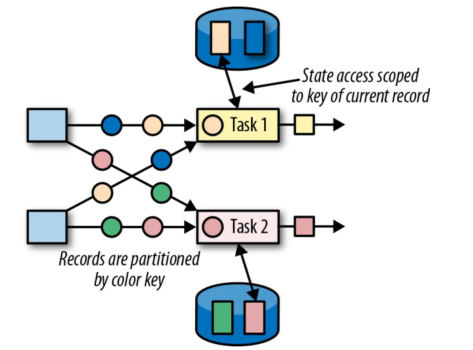

键控状态 (Keyed State) ：是一种特殊的算子状态，即状态是根据 key 值进行区分的，Flink 会为每类键值维护一个状态实例。如下图所示，每个颜色代表不同 key 值，对应四个不同的状态实例。需要注意的是键控状态只能在 `KeyedStream` 上进行使用，我们可以通过 `stream.keyBy(...)` 来得到 `KeyedStream` 。
## 二、状态编程
### 2.1 键控状态
Flink 提供了以下数据格式来管理和存储键控状态 (Keyed State)：
- **ValueState**：存储单值类型的状态。可以使用 `update(T)` 进行更新，并通过 `T value()` 进行检索。
- **ListState**：存储列表类型的状态。可以使用 `add(T)` 或 `addAll(List)` 添加元素；并通过 `get()` 获得整个列表。
- **ReducingState**：用于存储经过 ReduceFunction 计算后的结果，使用 `add(T)` 增加元素。
- **AggregatingState**：用于存储经过 AggregatingState 计算后的结果，使用 `add(IN)` 添加元素。
- **FoldingState**：已被标识为废弃，会在未来版本中移除，官方推荐使用 `AggregatingState` 代替。
- **MapState**：维护 Map 类型的状态。
以上所有增删改查方法不必硬记，在使用时通过语法提示来调用即可。这里给出一个具体的使用示例：假设我们正在开发一个监控系统，当监控数据超过阈值一定次数后，需要发出报警信息。这里之所以要达到一定次数，是因为由于偶发原因，偶尔一次超过阈值并不能代表什么，故需要达到一定次数后才触发报警，这就需要使用到 Flink 的状态编程。相关代码如下：
```java
public class ThresholdWarning extends
RichFlatMapFunction, Tuple2>> {
// 通过ListState来存储非正常数据的状态
private transient ListState abnormalData;
// 需要监控的阈值
private Long threshold;
// 触发报警的次数
private Integer numberOfTimes;
ThresholdWarning(Long threshold, Integer numberOfTimes) {
this.threshold = threshold;
this.numberOfTimes = numberOfTimes;
}
@Override
public void open(Configuration parameters) {
// 通过状态名称(句柄)获取状态实例，如果不存在则会自动创建
abnormalData = getRuntimeContext().getListState(
new ListStateDescriptor<>("abnormalData", Long.class));
}
@Override
public void flatMap(Tuple2 value, Collector>> out)
throws Exception {
Long inputValue = value.f1;
// 如果输入值超过阈值，则记录该次不正常的数据信息
if (inputValue >= threshold) {
abnormalData.add(inputValue);
}
ArrayList list = Lists.newArrayList(abnormalData.get().iterator());
// 如果不正常的数据出现达到一定次数，则输出报警信息
if (list.size() >= numberOfTimes) {
out.collect(Tuple2.of(value.f0 + " 超过指定阈值 ", list));
// 报警信息输出后，清空状态
abnormalData.clear();
}
}
}
```
调用自定义的状态监控，这里我们使用 a，b 来代表不同类型的监控数据，分别对其数据进行监控：
```java
final StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
DataStreamSource> tuple2DataStreamSource = env.fromElements(
Tuple2.of("a", 50L), Tuple2.of("a", 80L), Tuple2.of("a", 400L),
Tuple2.of("a", 100L), Tuple2.of("a", 200L), Tuple2.of("a", 200L),
Tuple2.of("b", 100L), Tuple2.of("b", 200L), Tuple2.of("b", 200L),
Tuple2.of("b", 500L), Tuple2.of("b", 600L), Tuple2.of("b", 700L));
tuple2DataStreamSource
.keyBy(0)
.flatMap(new ThresholdWarning(100L, 3)) // 超过100的阈值3次后就进行报警
.printToErr();
env.execute("Managed Keyed State");
```

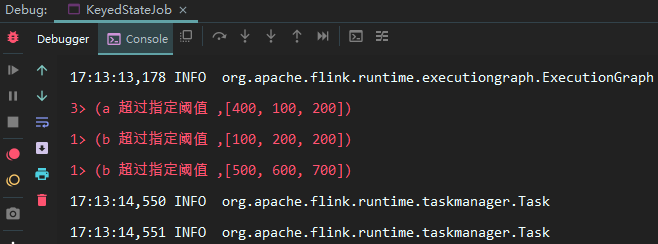

输出如下结果如下：
### 2.2 状态有效期
以上任何类型的 keyed state 都支持配置有效期 (TTL) ，示例如下：
```java
StateTtlConfig ttlConfig = StateTtlConfig
// 设置有效期为 10 秒
.newBuilder(Time.seconds(10))
// 设置有效期更新规则，这里设置为当创建和写入时，都重置其有效期到规定的10秒
.setUpdateType(StateTtlConfig.UpdateType.OnCreateAndWrite)
/*设置只要值过期就不可见，另外一个可选值是ReturnExpiredIfNotCleanedUp，
代表即使值过期了，但如果还没有被物理删除，就是可见的*/
.setStateVisibility(StateTtlConfig.StateVisibility.NeverReturnExpired)
.build();
ListStateDescriptor descriptor = new ListStateDescriptor<>("abnormalData", Long.class);
descriptor.enableTimeToLive(ttlConfig);
```
### 2.3 算子状态
相比于键控状态，算子状态目前支持的存储类型只有以下三种：
- **ListState**：存储列表类型的状态。
- **UnionListState**：存储列表类型的状态，与 ListState 的区别在于：如果并行度发生变化，ListState 会将该算子的所有并发的状态实例进行汇总，然后均分给新的 Task；而 UnionListState 只是将所有并发的状态实例汇总起来，具体的划分行为则由用户进行定义。
- **BroadcastState**：用于广播的算子状态。
这里我们继续沿用上面的例子，假设此时我们不需要区分监控数据的类型，只要有监控数据超过阈值并达到指定的次数后，就进行报警，代码如下：
```java
public class ThresholdWarning extends RichFlatMapFunction,
Tuple2>>> implements CheckpointedFunction {
// 非正常数据
private List> bufferedData;
// checkPointedState
private transient ListState> checkPointedState;
// 需要监控的阈值
private Long threshold;
// 次数
private Integer numberOfTimes;
ThresholdWarning(Long threshold, Integer numberOfTimes) {
this.threshold = threshold;
this.numberOfTimes = numberOfTimes;
this.bufferedData = new ArrayList<>();
}
@Override
public void initializeState(FunctionInitializationContext context) throws Exception {
// 注意这里获取的是OperatorStateStore
checkPointedState = context.getOperatorStateStore().
getListState(new ListStateDescriptor<>("abnormalData",
TypeInformation.of(new TypeHint>() {
})));
// 如果发生重启，则需要从快照中将状态进行恢复
if (context.isRestored()) {
for (Tuple2 element : checkPointedState.get()) {
bufferedData.add(element);
}
}
}
@Override
public void flatMap(Tuple2 value,
Collector>>> out) {
Long inputValue = value.f1;
// 超过阈值则进行记录
if (inputValue >= threshold) {
bufferedData.add(value);
}
// 超过指定次数则输出报警信息
if (bufferedData.size() >= numberOfTimes) {
// 顺便输出状态实例的hashcode
out.collect(Tuple2.of(checkPointedState.hashCode() + "阈值警报！", bufferedData));
bufferedData.clear();
}
}
@Override
public void snapshotState(FunctionSnapshotContext context) throws Exception {
// 在进行快照时，将数据存储到checkPointedState
checkPointedState.clear();
for (Tuple2 element : bufferedData) {
checkPointedState.add(element);
}
}
}
```
调用自定义算子状态，这里需要将并行度设置为 1：
```java
final StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
// 开启检查点机制
env.enableCheckpointing(1000);
// 设置并行度为1
DataStreamSource> tuple2DataStreamSource = env.setParallelism(1).fromElements(
Tuple2.of("a", 50L), Tuple2.of("a", 80L), Tuple2.of("a", 400L),
Tuple2.of("a", 100L), Tuple2.of("a", 200L), Tuple2.of("a", 200L),
Tuple2.of("b", 100L), Tuple2.of("b", 200L), Tuple2.of("b", 200L),
Tuple2.of("b", 500L), Tuple2.of("b", 600L), Tuple2.of("b", 700L));
tuple2DataStreamSource
.flatMap(new ThresholdWarning(100L, 3))
.printToErr();
env.execute("Managed Keyed State");
}
```

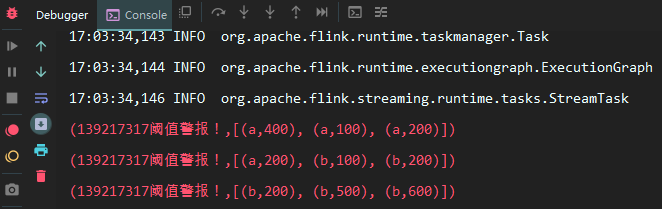

此时输出如下：

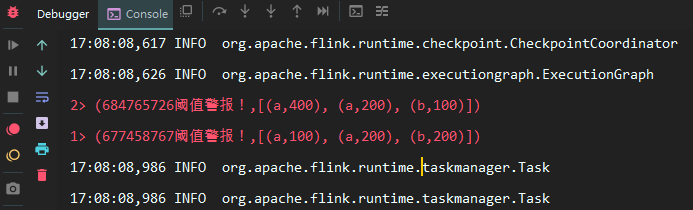

在上面的调用代码中，我们将程序的并行度设置为 1，可以看到三次输出中状态实例的 hashcode 全是一致的，证明它们都同一个状态实例。假设将并行度设置为 2，此时输出如下：
可以看到此时两次输出中状态实例的 hashcode 是不一致的，代表它们不是同一个状态实例，这也就是上文提到的，一个算子状态是与一个并发的算子实例所绑定的。同时这里只输出两次，是因为在并发处理的情况下，线程 1 可能拿到 5 个非正常值，线程 2 可能拿到 4 个非正常值，因为要大于 3 次才能输出，所以在这种情况下就会出现只输出两条记录的情况，所以需要将程序的并行度设置为 1。
## 三、检查点机制
### 3.1 CheckPoints

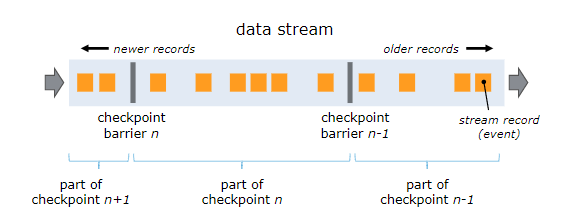

为了使 Flink 的状态具有良好的容错性，Flink 提供了检查点机制 (CheckPoints) 。通过检查点机制，Flink 定期在数据流上生成 checkpoint barrier ，当某个算子收到 barrier 时，即会基于当前状态生成一份快照，然后再将该 barrier 传递到下游算子，下游算子接收到该 barrier 后，也基于当前状态生成一份快照，依次传递直至到最后的 Sink 算子上。当出现异常后，Flink 就可以根据最近的一次的快照数据将所有算子恢复到先前的状态。
### 3.2 开启检查点
默认情况下，检查点机制是关闭的，需要在程序中进行开启：
```java
// 开启检查点机制，并指定状态检查点之间的时间间隔
env.enableCheckpointing(1000);
// 其他可选配置如下：
// 设置语义
env.getCheckpointConfig().setCheckpointingMode(CheckpointingMode.EXACTLY_ONCE);
// 设置两个检查点之间的最小时间间隔
env.getCheckpointConfig().setMinPauseBetweenCheckpoints(500);
// 设置执行Checkpoint操作时的超时时间
env.getCheckpointConfig().setCheckpointTimeout(60000);
// 设置最大并发执行的检查点的数量
env.getCheckpointConfig().setMaxConcurrentCheckpoints(1);
// 将检查点持久化到外部存储
env.getCheckpointConfig().enableExternalizedCheckpoints(
ExternalizedCheckpointCleanup.RETAIN_ON_CANCELLATION);
// 如果有更近的保存点时，是否将作业回退到该检查点
env.getCheckpointConfig().setPreferCheckpointForRecovery(true);
```
### 3.3 保存点机制
保存点机制 (Savepoints) 是检查点机制的一种特殊的实现，它允许你通过手工的方式来触发 Checkpoint，并将结果持久化存储到指定路径中，主要用于避免 Flink 集群在重启或升级时导致状态丢失。示例如下：
```shell
# 触发指定id的作业的Savepoint，并将结果存储到指定目录下
bin/flink savepoint :jobId [:targetDirectory]
```
更多命令和配置可以参考官方文档：[savepoints]( https://ci.apache.org/projects/flink/flink-docs-release-1.9/zh/ops/state/savepoints.html )
## 四、状态后端
### 4.1 状态管理器分类
默认情况下，所有的状态都存储在 JVM 的堆内存中，在状态数据过多的情况下，这种方式很有可能导致内存溢出，因此 Flink 该提供了其它方式来存储状态数据，这些存储方式统一称为状态后端 (或状态管理器)：
主要有以下三种：
#### 1. MemoryStateBackend
默认的方式，即基于 JVM 的堆内存进行存储，主要适用于本地开发和调试。
#### 2. FsStateBackend
基于文件系统进行存储，可以是本地文件系统，也可以是 HDFS 等分布式文件系统。 需要注意而是虽然选择使用了 FsStateBackend ，但正在进行的数据仍然是存储在 TaskManager 的内存中的，只有在 checkpoint 时，才会将状态快照写入到指定文件系统上。
#### 3. RocksDBStateBackend
RocksDBStateBackend 是 Flink 内置的第三方状态管理器，采用嵌入式的 key-value 型数据库 RocksDB 来存储正在进行的数据。等到 checkpoint 时，再将其中的数据持久化到指定的文件系统中，所以采用 RocksDBStateBackend 时也需要配置持久化存储的文件系统。之所以这样做是因为 RocksDB 作为嵌入式数据库安全性比较低，但比起全文件系统的方式，其读取速率更快；比起全内存的方式，其存储空间更大，因此它是一种比较均衡的方案。
### 4.2 配置方式
Flink 支持使用两种方式来配置后端管理器：
**第一种方式**：基于代码方式进行配置，只对当前作业生效：
```java
// 配置 FsStateBackend
env.setStateBackend(new FsStateBackend("hdfs://namenode:40010/flink/checkpoints"));
// 配置 RocksDBStateBackend
env.setStateBackend(new RocksDBStateBackend("hdfs://namenode:40010/flink/checkpoints"));
```
配置 RocksDBStateBackend 时，需要额外导入下面的依赖：
```xml
org.apache.flink
flink-statebackend-rocksdb_2.11
1.9.0
```
**第二种方式**：基于 `flink-conf.yaml` 配置文件的方式进行配置，对所有部署在该集群上的作业都生效：
```yaml
state.backend: filesystem
state.checkpoints.dir: hdfs://namenode:40010/flink/checkpoints
```
> 注：本篇文章所有示例代码下载地址：[flink-state-management]( https://github.com/heibaiying/BigData-Notes/tree/master/code/Flink/flink-state-management)
